Geberit Mapress rvs verloop T-stuk

Mijn lijst (0)

Artikelen

Klik op het pictogram met de 3 puntjes om meer opties voor elk artikel te krijgen.

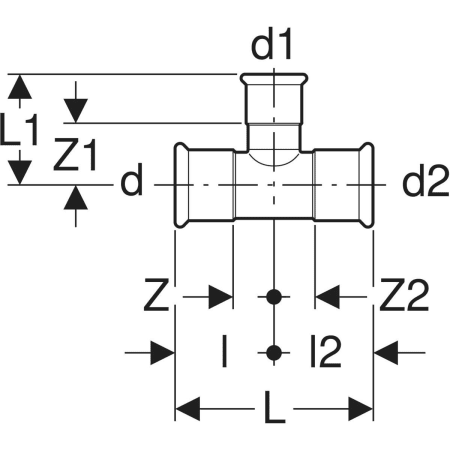

Art. nr.	33005
d, ø	15 mm
d1, ø	12 mm

d2, ø	15 mm
arc	90 °
L	6.4 cm
L1	3.5 cm
l	3.2 cm
l2	3.2 cm
Z	1.2 cm
Z1	1.8 cm
Z2	1.2 cm

Art. nr.	33006
d, ø	18 mm
d1, ø	12 mm

d2, ø	18 mm
arc	90 °
L	6.8 cm
L1	3.7 cm
l	3.4 cm
l2	3.4 cm
Z	1.4 cm
Z1	2 cm
Z2	1.4 cm

Art. nr.	31208
d, ø	18 mm
d1, ø	15 mm

d2, ø	15 mm
arc	90 °
L	7.9 cm
L1	4.1 cm
l	3.4 cm
l2	4.5 cm
Z	1.4 cm
Z1	2.1 cm
Z2	2.5 cm

Art. nr.	31204
d, ø	18 mm
d1, ø	15 mm

d2, ø	18 mm
arc	90 °
L	6.8 cm
L1	4.1 cm
l	3.4 cm
l2	3.4 cm
Z	1.4 cm
Z1	2.1 cm
Z2	1.4 cm

Art. nr.	33007
d, ø	22 mm
d1, ø	12 mm

d2, ø	22 mm
arc	90 °
L	7.4 cm
L1	3.9 cm
l	3.7 cm
l2	3.7 cm
Z	1.6 cm
Z1	2.3 cm
Z2	1.6 cm

Art. nr.	31227
d, ø	22 mm
d1, ø	15 mm

d2, ø	18 mm
arc	90 °
L	8.5 cm
L1	4.3 cm
l	3.7 cm
l2	4.8 cm
Z	1.6 cm
Z1	2.3 cm
Z2	2.8 cm

Art. nr.	31206
d, ø	22 mm
d1, ø	15 mm

d2, ø	22 mm
arc	90 °
L	7.4 cm
L1	4.3 cm
l	3.7 cm
l2	3.7 cm
Z	1.6 cm
Z1	2.3 cm
Z2	1.6 cm

Art. nr.	31228
d, ø	22 mm
d1, ø	18 mm

d2, ø	18 mm
arc	90 °
L	8.5 cm
L1	4.3 cm
l	3.7 cm
l2	4.8 cm
Z	1.6 cm
Z1	2.3 cm
Z2	2.8 cm

Art. nr.	31207
d, ø	22 mm
d1, ø	18 mm

d2, ø	22 mm
arc	90 °
L	7.4 cm
L1	4.3 cm
l	3.7 cm
l2	3.7 cm
Z	1.6 cm
Z1	2.3 cm
Z2	1.6 cm

Art. nr.	31209
d, ø	28 mm
d1, ø	15 mm

d2, ø	28 mm
arc	90 °
L	8.4 cm
L1	4.6 cm
l	4.2 cm
l2	4.2 cm
Z	1.9 cm
Z1	2.6 cm
Z2	1.9 cm

Art. nr.	31210
d, ø	28 mm
d1, ø	18 mm

d2, ø	28 mm
arc	90 °
L	8.4 cm
L1	4.6 cm
l	4.2 cm
l2	4.2 cm
Z	1.9 cm
Z1	2.6 cm
Z2	1.9 cm

Art. nr.	31234
d, ø	28 mm
d1, ø	22 mm

d2, ø	22 mm
arc	90 °
L	9 cm
L1	4.7 cm
l	4.2 cm
l2	4.8 cm
Z	1.9 cm
Z1	2.6 cm
Z2	2.7 cm

Art. nr.	31211
d, ø	28 mm
d1, ø	22 mm

d2, ø	28 mm
arc	90 °
L	8.4 cm
L1	4.7 cm
l	4.2 cm
l2	4.2 cm
Z	1.9 cm
Z1	2.6 cm
Z2	1.9 cm

Art. nr.	31212
d, ø	35 mm
d1, ø	15 mm

d2, ø	35 mm
arc	90 °
L	10 cm
L1	4.9 cm
l	5 cm
l2	5 cm
Z	2.4 cm
Z1	2.9 cm
Z2	2.4 cm

Art. nr.	31213
d, ø	35 mm
d1, ø	18 mm

d2, ø	35 mm
arc	90 °
L	10 cm
L1	4.9 cm
l	5 cm
l2	5 cm
Z	2.4 cm
Z1	2.9 cm
Z2	2.4 cm

Art. nr.	31235
d, ø	35 mm
d1, ø	22 mm

d2, ø	28 mm
arc	90 °
L	10.4 cm
L1	5 cm
l	5 cm
l2	5.4 cm
Z	2.4 cm
Z1	2.9 cm
Z2	3.1 cm

Art. nr.	31214
d, ø	35 mm
d1, ø	22 mm

d2, ø	35 mm
arc	90 °
L	10 cm
L1	5 cm
l	5 cm
l2	5 cm
Z	2.4 cm
Z1	2.9 cm
Z2	2.4 cm

Art. nr.	31242
d, ø	35 mm
d1, ø	28 mm

d2, ø	28 mm
arc	90 °
L	10.4 cm
L1	5.3 cm
l	5 cm
l2	5.4 cm
Z	2.4 cm
Z1	3 cm
Z2	3.1 cm

Art. nr.	31215
d, ø	35 mm
d1, ø	28 mm

d2, ø	35 mm
arc	90 °
L	10 cm
L1	5.3 cm
l	5 cm
l2	5 cm
Z	2.4 cm
Z1	3 cm
Z2	2.4 cm

Art. nr.	31216
d, ø	42 mm
d1, ø	15 mm

d2, ø	42 mm
arc	90 °
L	11.4 cm
L1	5.3 cm
l	5.7 cm
l2	5.7 cm
Z	2.7 cm
Z1	3.3 cm
Z2	2.7 cm

Art. nr.	31217
d, ø	42 mm
d1, ø	18 mm

d2, ø	42 mm
arc	90 °
L	11.4 cm
L1	5.3 cm
l	5.7 cm
l2	5.7 cm
Z	2.7 cm
Z1	3.3 cm
Z2	2.7 cm

Art. nr.	31243
d, ø	42 mm
d1, ø	22 mm

d2, ø	35 mm
arc	90 °
L	11.5 cm
L1	5.4 cm
l	5.7 cm
l2	5.8 cm
Z	2.7 cm
Z1	3.3 cm
Z2	3.2 cm

Art. nr.	31218
d, ø	42 mm
d1, ø	22 mm

d2, ø	42 mm
arc	90 °
L	11.4 cm
L1	5.4 cm
l	5.7 cm
l2	5.7 cm
Z	2.7 cm
Z1	3.3 cm
Z2	2.7 cm

Art. nr.	31251
d, ø	42 mm
d1, ø	28 mm

d2, ø	35 mm
arc	90 °
L	11.5 cm
L1	5.7 cm
l	5.7 cm
l2	5.8 cm
Z	2.7 cm
Z1	3.4 cm
Z2	3.2 cm

Art. nr.	31219
d, ø	42 mm
d1, ø	28 mm

d2, ø	42 mm
arc	90 °
L	11.4 cm
L1	5.7 cm
l	5.7 cm
l2	5.7 cm
Z	2.7 cm
Z1	3.4 cm
Z2	2.7 cm

Art. nr.	31220
d, ø	42 mm
d1, ø	35 mm

d2, ø	42 mm
arc	90 °
L	11.4 cm
L1	6.1 cm
l	5.7 cm
l2	5.7 cm
Z	2.7 cm
Z1	3.5 cm
Z2	2.7 cm

Art. nr.	31221
d, ø	54 mm
d1, ø	15 mm

d2, ø	54 mm
arc	90 °
L	13.8 cm
L1	5.9 cm
l	6.9 cm
l2	6.9 cm
Z	3.4 cm
Z1	3.9 cm
Z2	3.4 cm

Art. nr.	31222
d, ø	54 mm
d1, ø	18 mm

d2, ø	54 mm
arc	90 °
L	13.8 cm
L1	5.9 cm
l	6.9 cm
l2	6.9 cm
Z	3.4 cm
Z1	3.9 cm
Z2	3.4 cm

Art. nr.	31223
d, ø	54 mm
d1, ø	22 mm

d2, ø	54 mm
arc	90 °
L	13.8 cm
L1	6 cm
l	6.9 cm
l2	6.9 cm
Z	3.4 cm
Z1	3.9 cm
Z2	3.4 cm

Art. nr.	31224
d, ø	54 mm
d1, ø	28 mm

d2, ø	54 mm
arc	90 °
L	13.8 cm
L1	6.3 cm
l	6.9 cm
l2	6.9 cm
Z	3.4 cm
Z1	4 cm
Z2	3.4 cm

Art. nr.	31225
d, ø	54 mm
d1, ø	35 mm

d2, ø	54 mm
arc	90 °
L	13.8 cm
L1	6.7 cm
l	6.9 cm
l2	6.9 cm
Z	3.4 cm
Z1	4.1 cm
Z2	3.4 cm

Art. nr.	31226
d, ø	54 mm
d1, ø	42 mm

d2, ø	54 mm
arc	90 °
L	13.8 cm
L1	7.1 cm
l	6.9 cm
l2	6.9 cm
Z	3.4 cm
Z1	4.1 cm
Z2	3.4 cm

Art. nr.	31229
d, ø	76.1 mm
d1, ø	22 mm

d2, ø	76.1 mm
arc	90 °
L	23 cm
L1	7.2 cm
l	11.5 cm
l2	11.5 cm
Z	6.2 cm
Z1	5.1 cm
Z2	6.2 cm

Art. nr.	31230
d, ø	76.1 mm
d1, ø	28 mm

d2, ø	76.1 mm
arc	90 °
L	23 cm
L1	7.5 cm
l	11.5 cm
l2	11.5 cm
Z	6.2 cm
Z1	5.2 cm
Z2	6.2 cm

Art. nr.	31231
d, ø	76.1 mm
d1, ø	35 mm

d2, ø	76.1 mm
arc	90 °
L	23 cm
L1	7.9 cm
l	11.5 cm
l2	11.5 cm
Z	6.2 cm
Z1	5.3 cm
Z2	6.2 cm

Art. nr.	31232
d, ø	76.1 mm
d1, ø	42 mm

d2, ø	76.1 mm
arc	90 °
L	23 cm
L1	8.3 cm
l	11.5 cm
l2	11.5 cm
Z	6.2 cm
Z1	5.3 cm
Z2	6.2 cm

Art. nr.	31233
d, ø	76.1 mm
d1, ø	54 mm

d2, ø	76.1 mm
arc	90 °
L	23 cm
L1	8.9 cm
l	11.5 cm
l2	11.5 cm
Z	6.2 cm
Z1	5.4 cm
Z2	6.2 cm

Art. nr.	31236
d, ø	88.9 mm
d1, ø	22 mm

d2, ø	88.9 mm
arc	90 °
L	26 cm
L1	7.8 cm
l	13 cm
l2	13 cm
Z	7 cm
Z1	5.7 cm
Z2	7 cm

Art. nr.	31237
d, ø	88.9 mm
d1, ø	28 mm

d2, ø	88.9 mm
arc	90 °
L	26 cm
L1	8.1 cm
l	13 cm
l2	13 cm
Z	7 cm
Z1	5.8 cm
Z2	7 cm

Art. nr.	31238
d, ø	88.9 mm
d1, ø	35 mm

d2, ø	88.9 mm
arc	90 °
L	26 cm
L1	8.5 cm
l	13 cm
l2	13 cm
Z	7 cm
Z1	5.9 cm
Z2	7 cm

Art. nr.	31239
d, ø	88.9 mm
d1, ø	42 mm

d2, ø	88.9 mm
arc	90 °
L	26 cm
L1	8.9 cm
l	13 cm
l2	13 cm
Z	7 cm
Z1	5.9 cm
Z2	7 cm

Art. nr.	31240
d, ø	88.9 mm
d1, ø	54 mm

d2, ø	88.9 mm
arc	90 °
L	26 cm
L1	9.5 cm
l	13 cm
l2	13 cm
Z	7 cm
Z1	6 cm
Z2	7 cm

Art. nr.	31241
d, ø	88.9 mm
d1, ø	76.1 mm

d2, ø	88.9 mm
arc	90 °
L	26 cm
L1	11.6 cm
l	13 cm
l2	13 cm
Z	7 cm
Z1	6.3 cm
Z2	7 cm

Art. nr.	31244
d, ø	108 mm
d1, ø	22 mm

d2, ø	108 mm
arc	90 °
L	31 cm
L1	8.8 cm
l	15.5 cm
l2	15.5 cm
Z	8 cm
Z1	6.7 cm
Z2	8 cm

Art. nr.	31245
d, ø	108 mm
d1, ø	28 mm

d2, ø	108 mm
arc	90 °
L	31 cm
L1	9.1 cm
l	15.5 cm
l2	15.5 cm
Z	8 cm
Z1	6.8 cm
Z2	8 cm

Art. nr.	31246
d, ø	108 mm
d1, ø	35 mm

d2, ø	108 mm
arc	90 °
L	31 cm
L1	9.5 cm
l	15.5 cm
l2	15.5 cm
Z	8 cm
Z1	6.9 cm
Z2	8 cm

Art. nr.	31247
d, ø	108 mm
d1, ø	42 mm

d2, ø	108 mm
arc	90 °
L	31 cm
L1	9.9 cm
l	15.5 cm
l2	15.5 cm
Z	8 cm
Z1	6.9 cm
Z2	8 cm

Art. nr.	31248
d, ø	108 mm
d1, ø	54 mm

d2, ø	108 mm
arc	90 °
L	31 cm
L1	10.5 cm
l	15.5 cm
l2	15.5 cm
Z	8 cm
Z1	7 cm
Z2	8 cm

Art. nr.	31249
d, ø	108 mm
d1, ø	76.1 mm

d2, ø	108 mm
arc	90 °
L	31 cm
L1	12.6 cm
l	15.5 cm
l2	15.5 cm
Z	8 cm
Z1	7.3 cm
Z2	8 cm

Art. nr.	31250
d, ø	108 mm
d1, ø	88.9 mm

d2, ø	108 mm
arc	90 °
L	31 cm
L1	13.7 cm
l	15.5 cm
l2	15.5 cm
Z	8 cm
Z1	7.7 cm
Z2	8 cm

Technische gegevens

Materiaal

CrNiMo-staal 1.4401 (EN 10088)

Materiaal

CrNiMo-staal 1.4401 (EN 10088)

Toepassingsgebied

Klik op een gebruiksdoel om naar andere producten te zoeken

Voor drinkwater koud en warm Voor koel- en verwarmingswater zonder antivries Voor koel- en verwarmingswater met antivries Voor stadsverwarmingswater ≤ 120 °C Voor verzadigde stoom ≤ 120 °C Voor bedrijfs- en proceswater Voor gezuiverd water Voor regenwater met pH-waarde ≥ 5,5

Voor grijs en zwart water met pH-waarde ≥ 5,5 Voor sprinkler (nat)Voor chemicaliën en technische vloeistoffen Voor perslucht (zuiverheidsklasse olie 0–3)Voor onderdruk Voor inert gas (bijv. stikstof)Voor industriegas (bijv. acetyleen, lasbeschermingsgas)Voor gebouwtechniek, industrie en scheepsbouw

Toepassingsoverzicht

Toepassingsoverzicht – Geberit Mapress rvs voor vloeibare media Toepassingsoverzicht – Geberit Mapress rvs voor gasvormige media

Eigenschappen

Klik op een eigenschap om naar andere producten te zoeken

Persindicator Niet verperst niet dicht Afdichtring van CIIR zwart Persmof met transparante beschermkap
